針對當前環境空氣污染嚴重，重點污染行業石油化工、電子、工業涂裝等固定污染源VOCs排放亟待監測的迫切需求，和推出揮發性有機物在線監測標準的需求上海環境監測中心在上汽大眾二廠噴涂車間建立一個應用示范點，對噴涂車間排口的揮發性有機物進行監測。聚光科技自主研發的CEMS-2000 B VOC在線監測系統有幸入選應用示范點的測試。

       CEMS-2000 B VOC是一款基于氣相色譜技術的煙氣VOCs在線監測系統，可以在線監測煙氣中的揮發性有機物（包括甲烷、非甲烷總烴、苯系物、惡臭等），也可以根據用戶需求擴展其他組分（例如酮類、脂類等有機物），具有較高的測量精度和較寬的動態范圍。

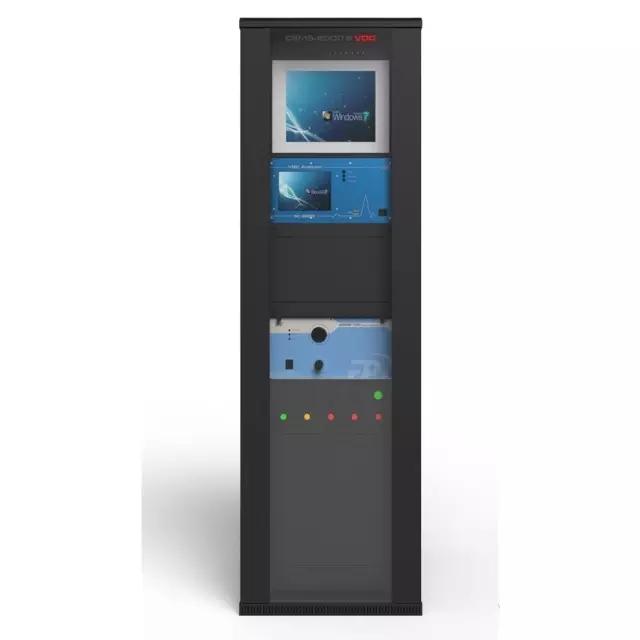

CEMS-2000 B VOC煙氣VOC在線監測系統

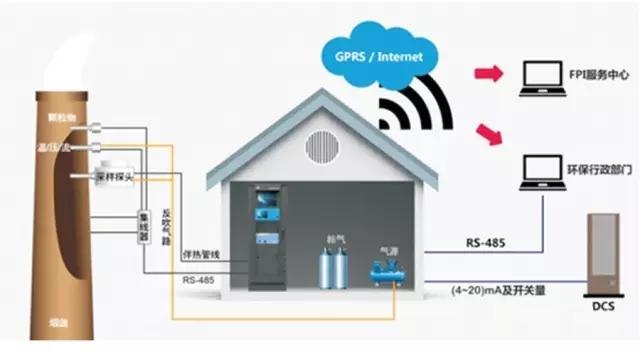

方案示意圖

       經過2個月的應用示范，上海環境監測中心對聚光CEMS-2000 B VOC系統進行了對比測試，示值相對誤差在±2%以內，零點漂移低于0.1%F.S，量程漂移在±1%F.S.內，和西門子MAXUM edition II過程氣相色譜儀在現場測量中數值相差在1mg/m3左右。并且為上海市環保局編制《上海市固定污染源非甲烷總烴在線監測系統驗收及運行技術要求（試行）》提供了有力的數據支持。

CEMS-2000 B VOC煙氣VOC在線監測系統介紹

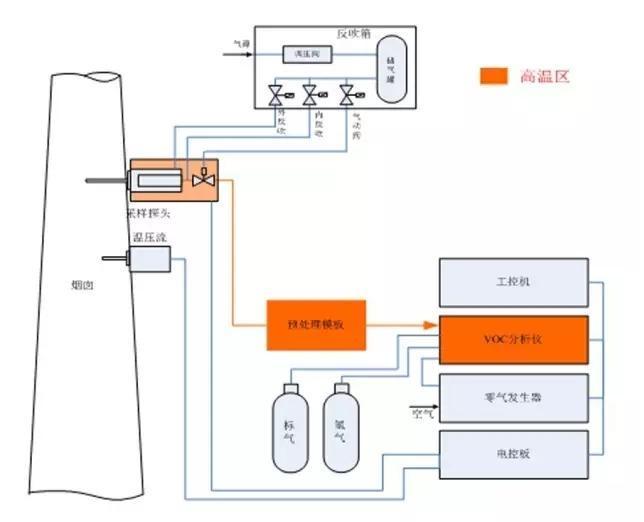

       CEMS-2000 B VOC在線監測系統主要由采樣探頭、伴熱管線、預處理單元、VOCs分析儀、電控單元組成。樣氣經伴熱管線和除塵后通入VOCs分析儀表，全程高溫在120℃及以上；樣氣經色譜分離后，各組分依次進入氫火焰離子化檢測器（FID）或光離子化檢測器（PID）進行測量分析。

● 采用氣相色譜法（GC），是國際公認的VOCs檢測標準方法；

● 預處理方法符合美國、歐盟和國內固定污染源廢氣測定標準，方法可靠性高；

● 系統采用全熱法，從探頭采樣到分析全程高溫，無需除水，有效避免樣品損失，保證監測數據準確可靠；

● 系統中VOCs分析儀表采用EPC、EFC控制壓力、流量，精密度高；

● 系統具有快速旁通流路，儀表采樣響應速度快；

● 具備自動吹掃功能，可自動去除濾芯表面的粉塵，延長濾芯使用壽命；

● 具備自動校準功能，無需值守，最大限度減少維護量；

● 系統可監測總烴、非甲烷總烴、苯系物、惡臭等上百種有機廢氣，可滿足不同客戶的監測需求并具有優越的擴展性；

● 用戶可選防爆型設計，可安裝在防爆區域，安全可靠。

項目		指標
CEMS- 2000B VOC煙氣VOC在線監測系統	測量原理	氣相色譜原理
	測量組分	甲烷/非甲烷總烴、苯系物（苯、甲苯、乙苯、 鄰/間/對二甲苯）、惡臭等
	測量范圍	0~100/1000/10000ppm （可配置）
	檢出限	甲烷 0.1ppm
	重復性	RSD≤3%
	線性偏差	≤±2%F.S.
	分析周期	2min（可調）
	響應時間	200 s（25 m伴熱管線）
	采樣管線	伴熱溫度120℃以上
數據采集與處理	工控機	6路RS232/485 4路USB接口
		Windows XP操作系統
	系統軟件	CEMS-2000 B VOC煙氣VOC在線監測系統
	輸出	模擬量輸出通道 RS485通訊接口 GPRS通訊接口 以太網通訊接口 系統狀態開關量輸出 （選配）
電源	220 V AC/50 Hz  2 kW（主機部分，不含伴熱管、空壓機）
機柜尺寸	600 mm×900 mm×2055 mm
機柜環境溫度	(5~35) ℃
機柜環境濕度	(20%~90%) RH
